Installation av solcellspaneler och solfångare på Södermalm, Stockholm

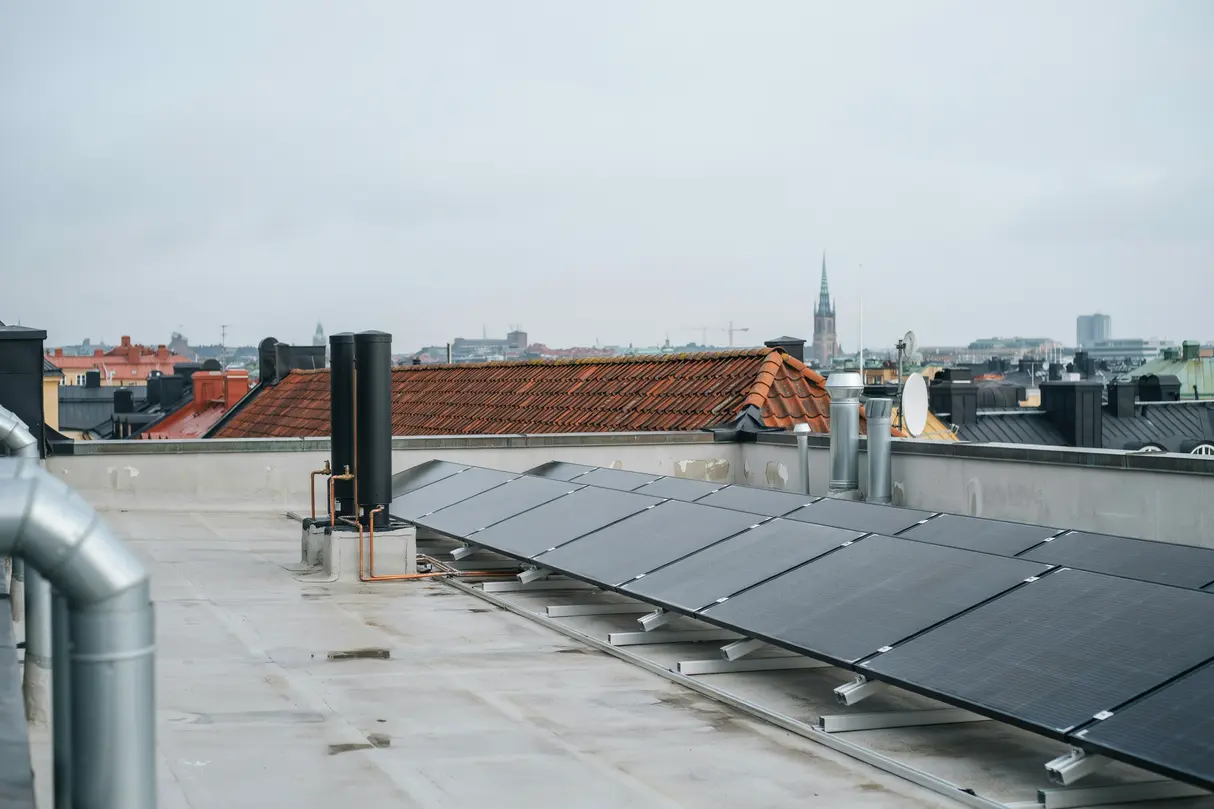

Installation av solcellspaneler och solfångare på Södermalm, Stockholm genomfördes på ett plåttäckt tak med begränsad fri yta och flera genomföringar. Projektet omfattade både elproduktion och solvärme, där takets lutning, infästningar och dragning av rör och kabel behövde samordnas noggrant. Målet var att använda den södervända takdelen effektivt utan att störa takets täthet eller åtkomsten till befintliga takdetaljer.

Så planerades takytan för både solceller och solfångare

Arbetet inleddes med uppmätning av den tillgängliga takytan, där skorsten, taklucka och ventilationshuvar tog upp en del av fältet. Den användbara ytan landade på cirka 42 m². För att undvika skuggpåverkan placerades 18 solcellsmoduler i två rader medan två solfångarpaneler lades i ett separat fält med tillräckligt serviceavstånd runt om. Panelindelningen anpassades efter falsarnas läge i plåttaket så att infästningarna kunde monteras utan onödiga håltagningar i tätskiktet. Det gav en renare montering och minskade behovet av kompletterande plåtbeslag.

Anpassning till takets lutning och bärighet

Taklutningen låg strax över 30 grader, vilket gav goda förutsättningar för både solel och solvärme. Infästningspunkterna kontrollerades mot underlaget innan montageskenor sattes på plats. Där underkonstruktionen inte låg i jämn linje justerades skenornas höjd för att få ett plant montageplan och rätt luftspalt under modulerna. Luftspalten var viktig. Den förbättrade kylningen av solcellsmodulerna och minskade risken för fuktansamling mot plåten.

Montering av solcellspaneler och dragning av elsystem

Montageskenor i aluminium förankrades med takanpassade fästen avsedda för falsat plåttak. Därefter monterades solcellsmodulerna med klämmor i ytter- och mellanläge för att hålla rätt avstånd mellan panelerna. Kabeldragningen lades samlat i UV-beständiga kabelkanaler under modulfälten för att undvika lösa slingor mot taket. DC-kablarna fördes vidare genom en tätad genomföring och ner till växelriktarens placering inomhus. Elinstallationen utfördes med hänsyn till Elsäkerhetsverkets krav, och frånskiljning samt märkning placerades så att anläggningen blev tydlig vid service och framtida kontroll.

Placering av växelriktare och skyddskomponenter

Växelriktaren monterades i ett ventilerat utrymme nära elcentralen för att hålla kabelsträckorna korta på växelströmssidan. DC-brytare och överspänningsskydd integrerades i anläggningen enligt tillverkarens anvisningar och relevanta delar av SS-EN för solcellsinstallationer. Märkningen sattes både vid central och vid anslutningspunkter. Det förenklade överblick och minskade risken för missförstånd vid senare arbete i byggnaden.

Så installerades solfångarna för varmvattenstöd

Solfångarna monterades i ett eget fält för att undvika skuggning från solcellsraderna och för att ge en rak rördragning ner till teknikdelen. Kopparrör drogs i isolerade stråk genom takgenomföring och vidare till ackumulatortanken. Rörens sträckning hölls kort och med kontrollerade böjar för att minska värmeförluster och underlätta luftning. Köldbärarvätska fylldes på efter tryckprovning av kretsen, och samtliga anslutningar kontrollerades innan systemet sattes i drift.

Täthet och genomföringar i plåttak

På ett plåttak blev genomföringarna ett avgörande moment. Därför användes takanpassade stosar och tätningar som följde takprofilen och låstes mekaniskt mot underlaget. Områdena runt genomföringarna förbereddes noggrant innan montering. Efter avslutat arbete vattenkontrollerades de mest utsatta punkterna. Resultatet blev ett sammanhållet montage där både elkablar och rör fick skyddade vägar utan att takets funktion försämrades.

Slutresultat och teknisk helhet

Den färdiga anläggningen gav två samverkande system på samma takyta. Solcellsdelen tog hand om elproduktionen under större delen av året, medan solfångarna bidrog med värme till varmvatten under solrika perioder. Monteringen följde takets linjer och höll ett jämnt avstånd till takdetaljerna, vilket gav ett ordnat intryck trots begränsad yta. Arbetet avslutades med funktionskontroll av elproduktion, kontroll av temperaturdifferens i solvärmekretsen samt genomgång av märkning och åtkomstpunkter. För den här typen av åtgärd kunde ROT vara relevant eftersom installationen utfördes på en befintlig byggnad.
